Вежба: Мерење температуре и влажности помоћу DHT11 сензора

У овој вежби ученици ће научити како да користе DHT11 сензор за мерење температуре и влажности ваздуха помоћу Arduino Uno микроконтролерске плоче. Поред самог мерења, подаци ће бити послати на рачунар преко серијске комуникације и приказани у реалном времену помоћу алата Processing.

Ово је једна од основних вежби у оквиру радионица примењене електронике и креативног програмирања, јер повезује:

• рад са сензорима,
• Arduino програмирање,
• серијску комуникацију,
• визуелизацију података,
• обраду података у реалном времену.

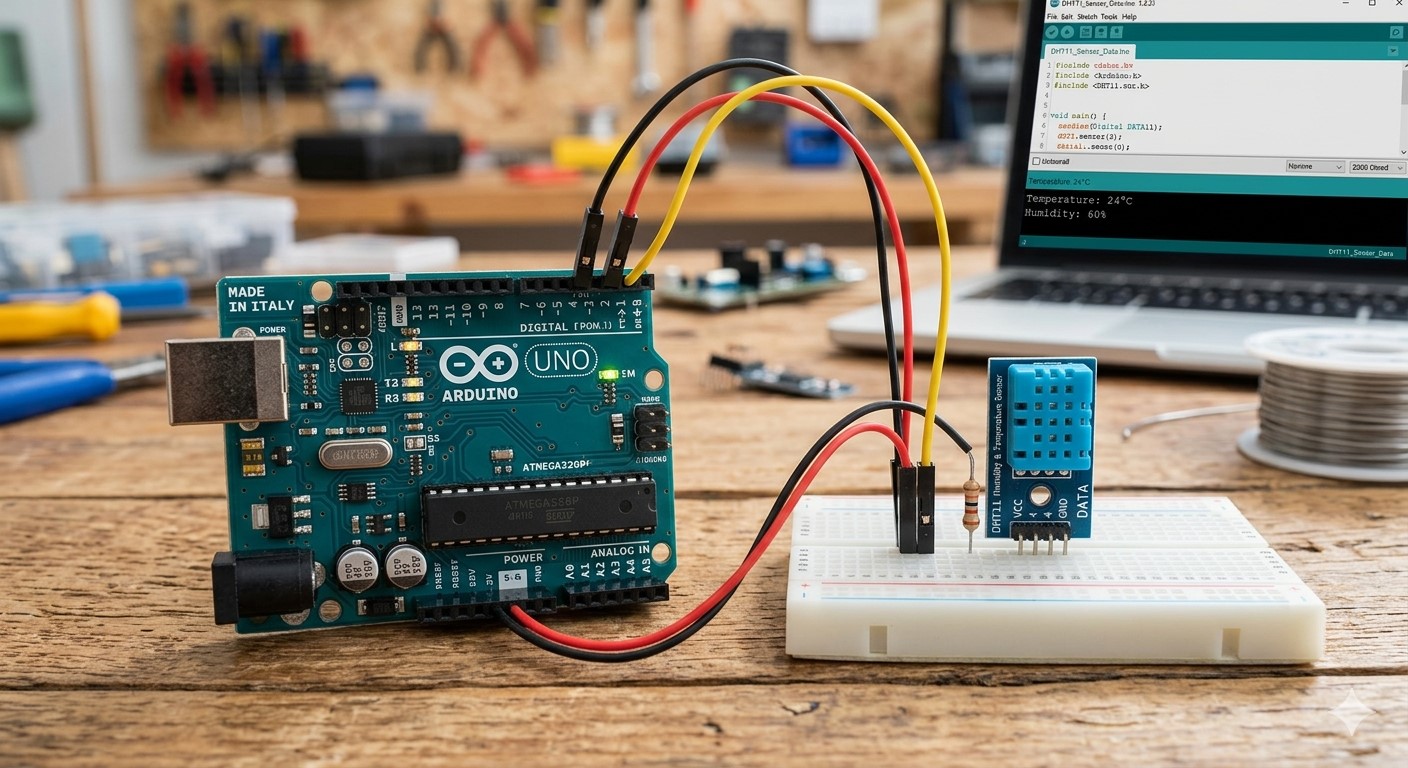

Arduino + DHT11

Повезивање сензора температуре и влажности са Arduino Uno плочом.

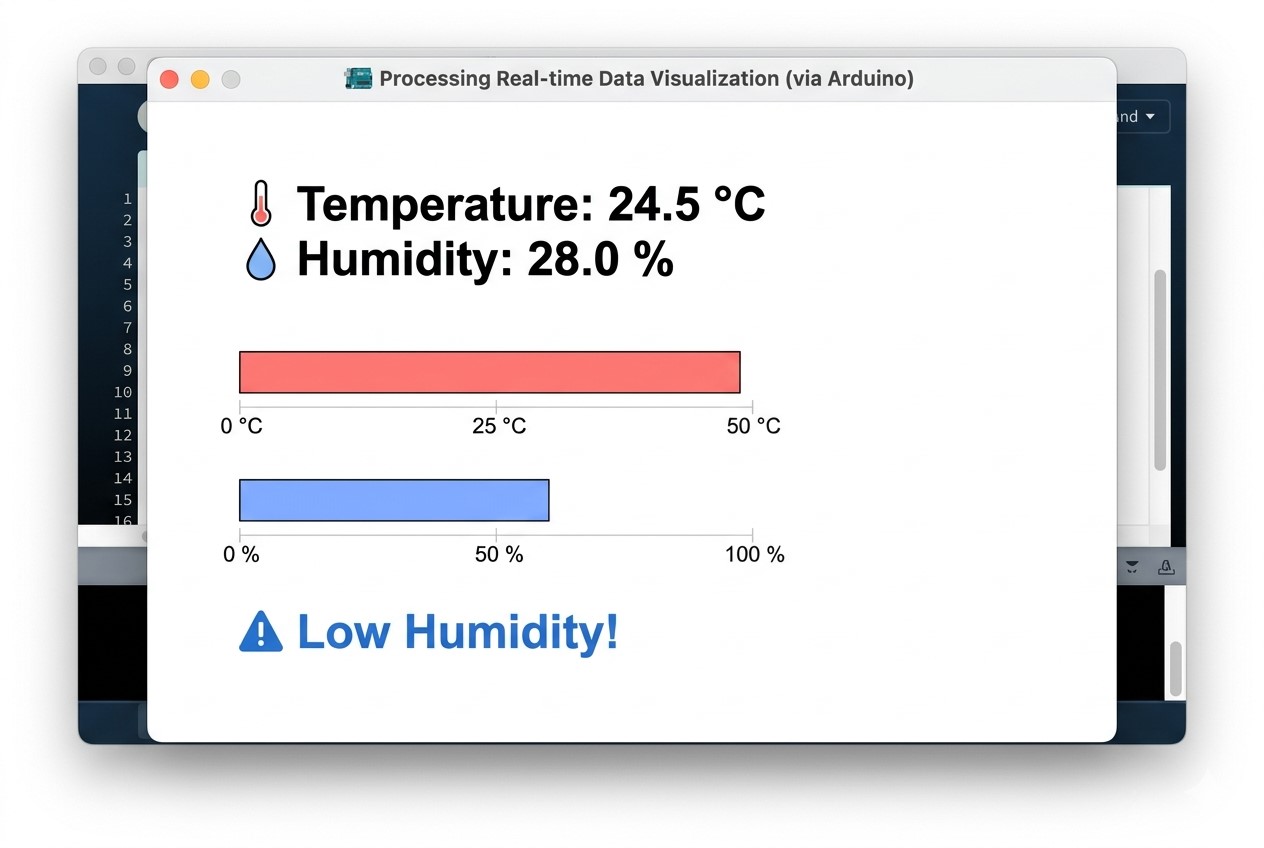

Processing визуелизација

Приказ вредности температуре и влажности у реалном времену.

🌡️ Шта је DHT11?

DHT11 је дигитални сензор који омогућава мерење:

• температуре ваздуха,
• релативне влажности ваздуха.

Сензор је веома популаран у образовању и почетним IoT пројектима јер је једноставан за употребу и не захтева сложену електронику. Arduino преко једног пина комуницира са DHT11 сензором и добија податке у дигиталном облику.

DHT11 сензор

Мери температуру и влажност ваздуха.

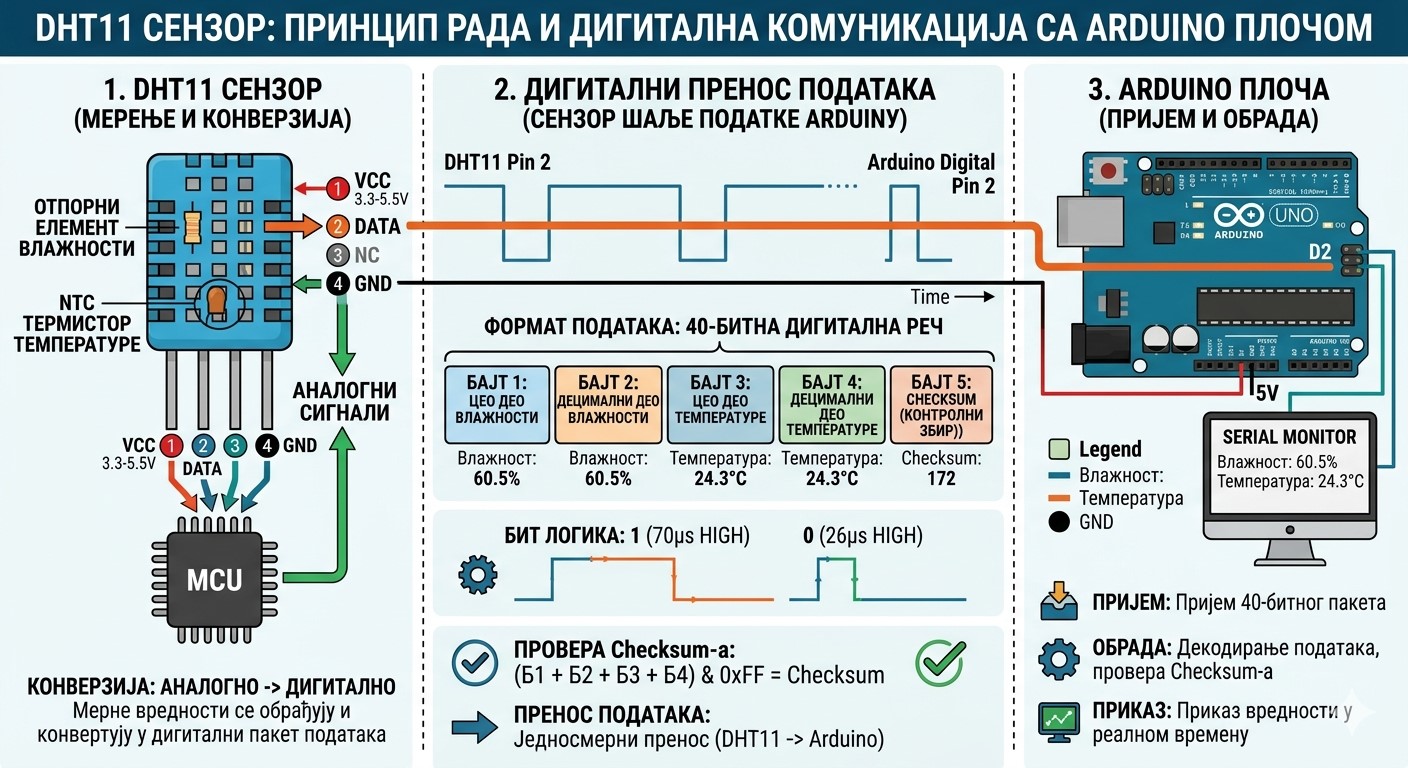

Принцип рада

Сензор шаље дигиталне податке Arduino плочи.

🧰 Потребна опрема

За ову вежбу потребно је следеће:

• Arduino Uno плоча,
• DHT11 сензор,
• breadboard плоча,
• повезне жице,
• USB кабл,
• рачунар са Arduino IDE и Processing окружењем.

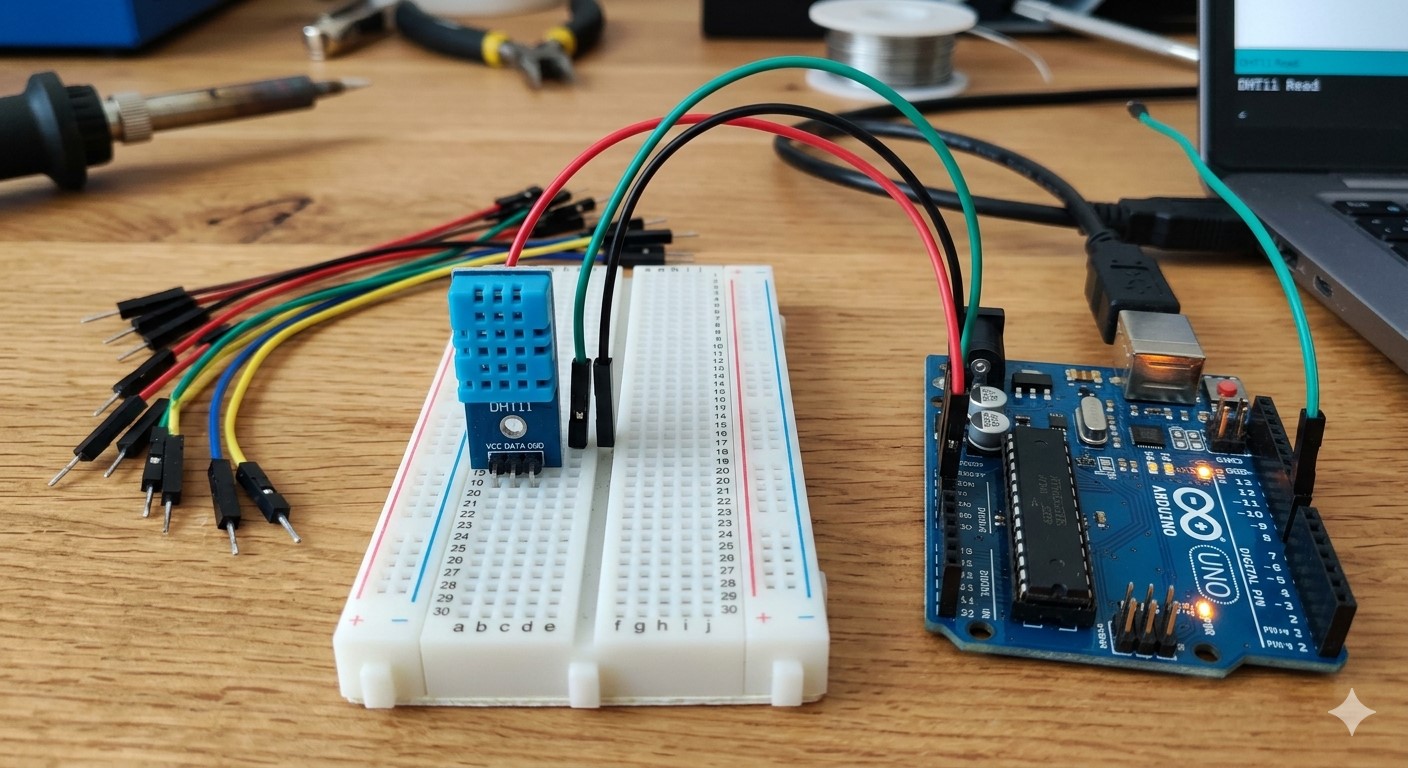

Потребна опрема

Arduino Uno, DHT11, breadboard и повезне жице.

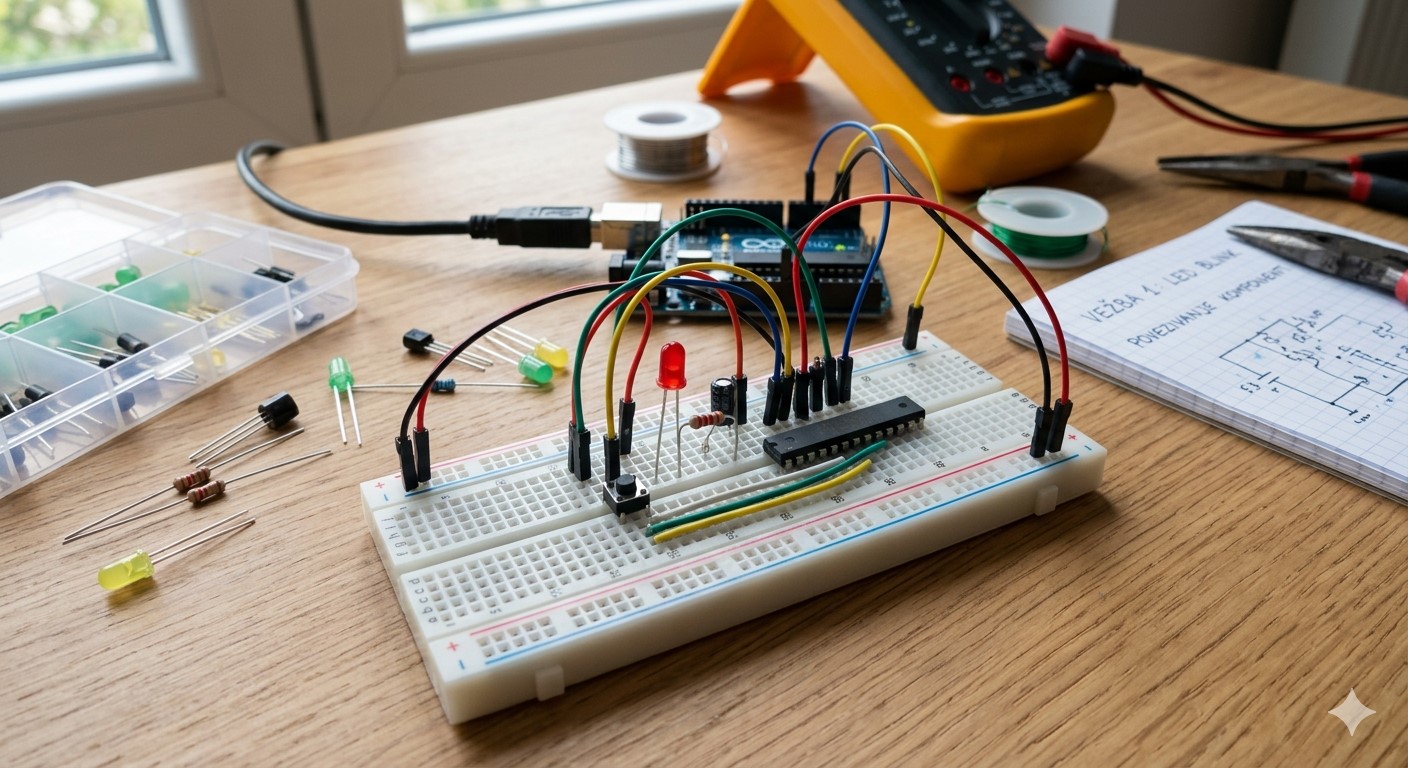

Breadboard

Омогућава брзо повезивање компоненти без лемљења.

🔌 Повезивање компоненти

DHT11 сензор обично има три или четири пина:

• VCC – напајање (5V),
• GND – маса,
• DATA – пин за комуникацију са Arduino плочом.

DATA пин сензора повезујемо на један од дигиталних пинова Arduino плоче (у примеру пин 2).

Шема повезивања

Повезивање DHT11 сензора са Arduino Uno плочом.

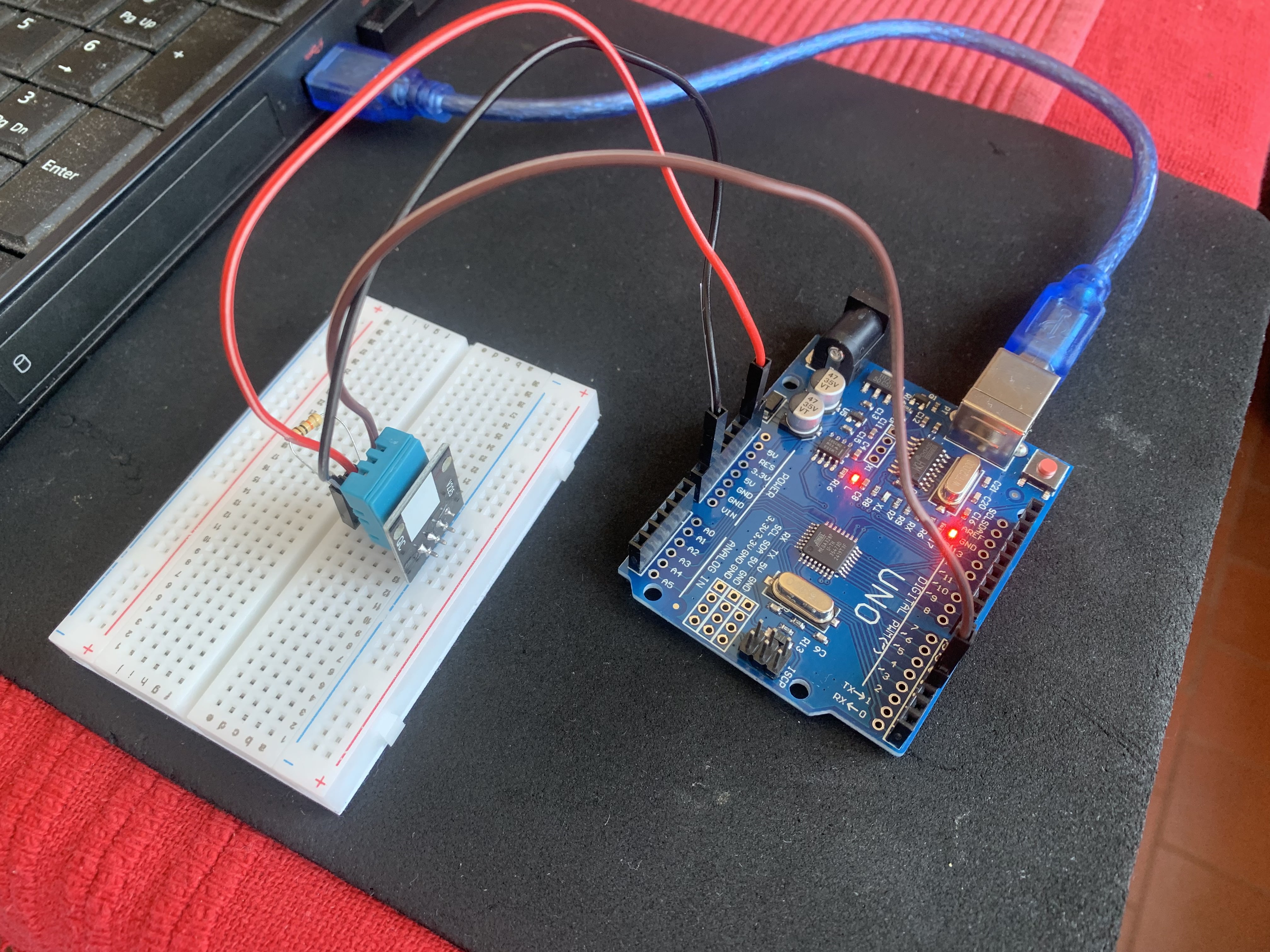

Реално коло

Практична реализација на breadboard плочи.

💻 Arduino програм

Arduino очитава температуру и влажност и затим шаље податке рачунару преко серијске комуникације.

#include <DHT.h>

// Pin na koji je povezan DATA pin senzora
#define DHTPIN 2

// Tip senzora
#define DHTTYPE DHT11

// Kreiranje DHT objekta
DHT dht(DHTPIN, DHTTYPE);

void setup() {

  // Pokretanje serijske komunikacije
  Serial.begin(9600);

  // Pokretanje senzora
  dht.begin();
}

void loop() {

  // Očitavanje temperature
  float temperature = dht.readTemperature();

  // Očitavanje vlažnosti
  float humidity = dht.readHumidity();

  // Provera da li je očitavanje uspešno
  if (isnan(temperature) || isnan(humidity)) {

    Serial.println("Greška pri očitavanju sa DHT11 senzora!");
    return;
  }

  // Slanje podataka Processing programu
  Serial.print(temperature);
  Serial.print(",");

  Serial.println(humidity);

  // Pauza između očitavanja
  delay(1000);
}

24.5,58.0

🎨 Processing програм

Processing прима податке са Arduino плоче и приказује их у реалном времену.

import processing.serial.*;

Serial myPort;

String data;

float temp, hum;

void setup() {

  size(400, 200);

  // Povezivanje sa serijskim portom
  myPort = new Serial(this, Serial.list()[0], 9600);
}

void draw() {

  background(255);

  fill(0);

  textSize(20);

  // Prikaz temperature
  text("Temperature: " + temp + " °C", 50, 80);

  // Prikaz vlažnosti
  text("Humidity: " + hum + " %", 50, 120);

  // Provera da li postoje podaci
  if (myPort.available() > 0) {

    // Čitanje jednog reda teksta
    data = myPort.readStringUntil('\n');

    // Provera validnosti podataka
    if (data != null && data.contains(",")) {

      // Razdvajanje temperature i vlažnosti
      String[] values = split(trim(data), ",");

      if (values.length == 2) {

        temp = float(values[0]);

        hum = float(values[1]);
      }
    }
  }
}

24.5,58.0

⚡ Како систем функционише?

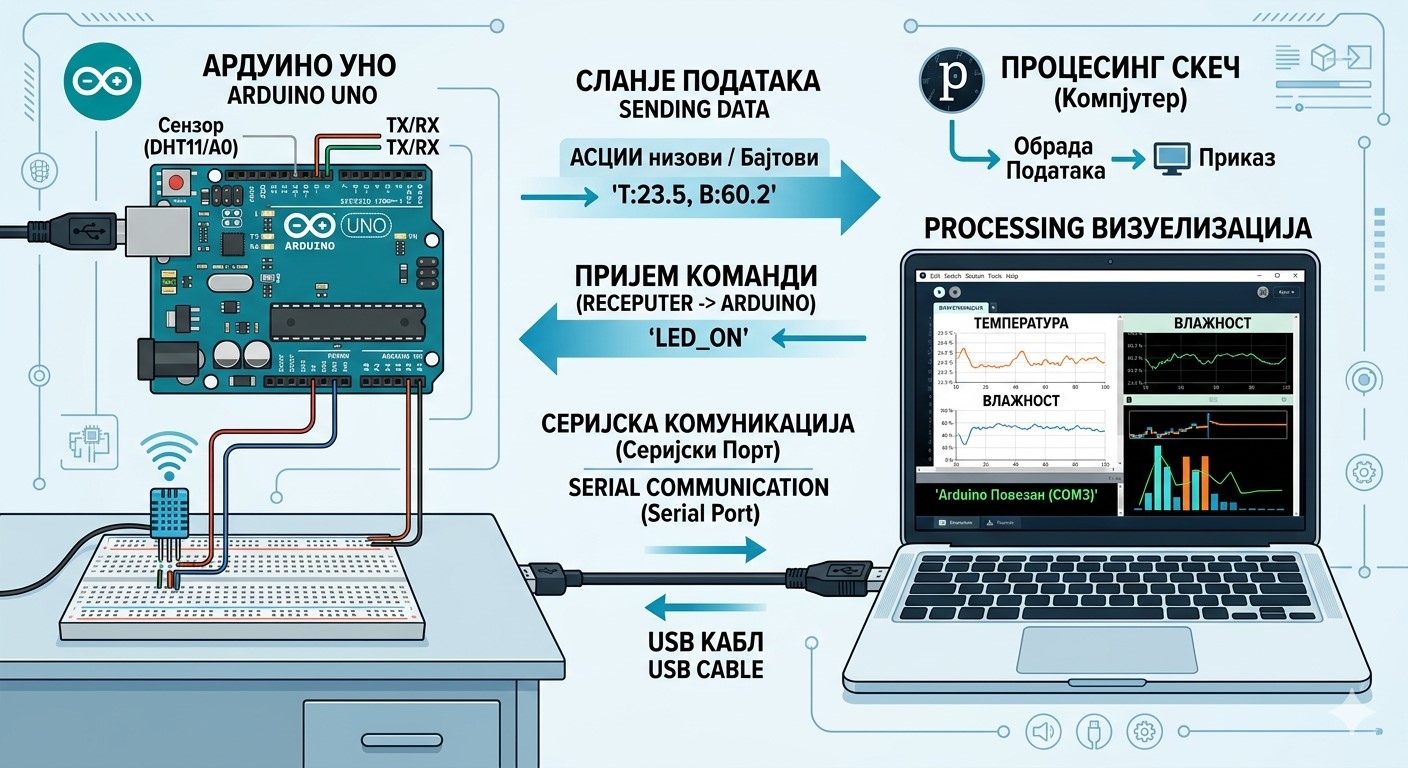

Серијска комуникација

Arduino шаље податке Processing програму преко USB кабла.

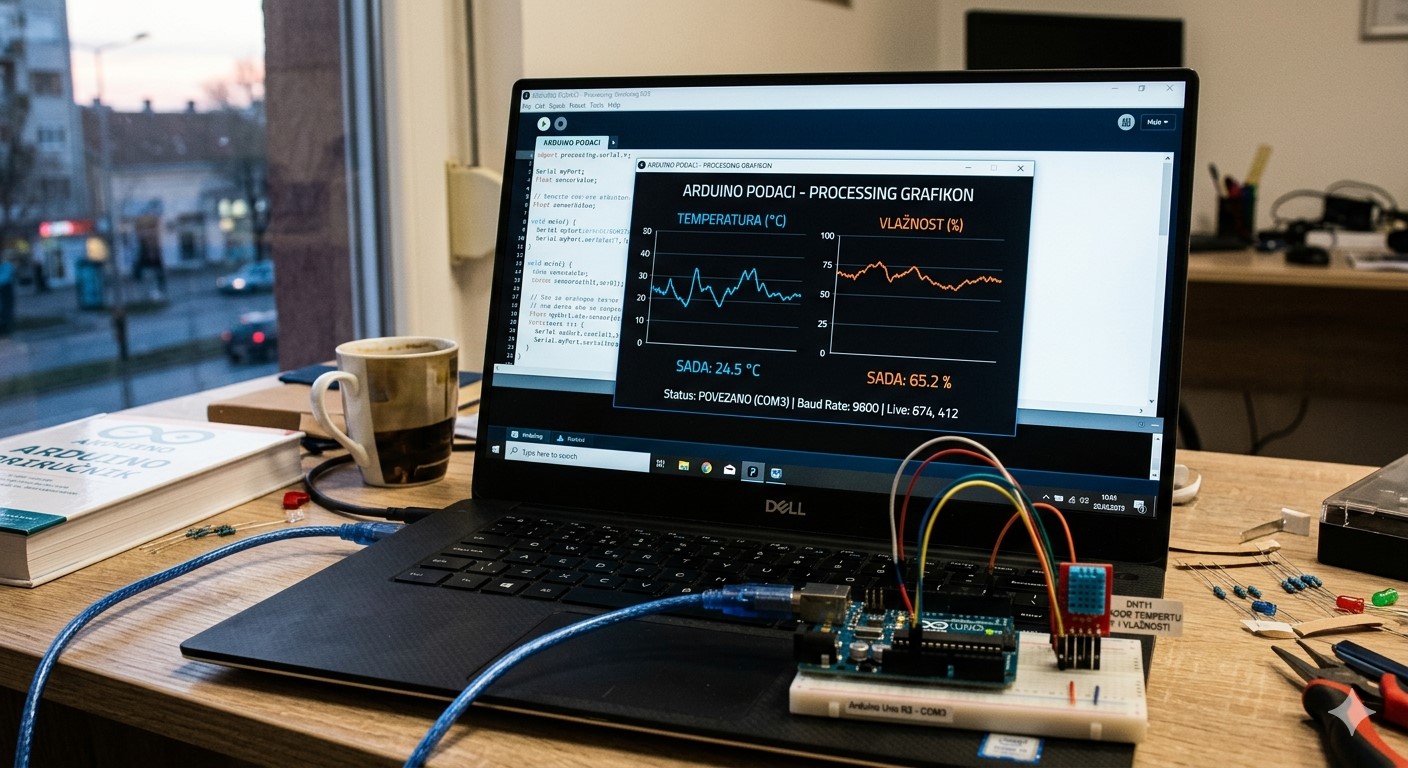

Реално време

Температура и влажност се непрекидно ажурирају.

🚀 Могућа проширења пројекта

Након основне вежбе ученици могу да прошире пројекат:

• графичким приказом података,
• динамичким бар-графиком,
• упозорењима када температура пређе границу,
• чувањем података у CSV фајл,
• прављењем IoT система са ESP32 плочом.

Графички приказ

Динамички приказ вредности кроз графике и анимације.

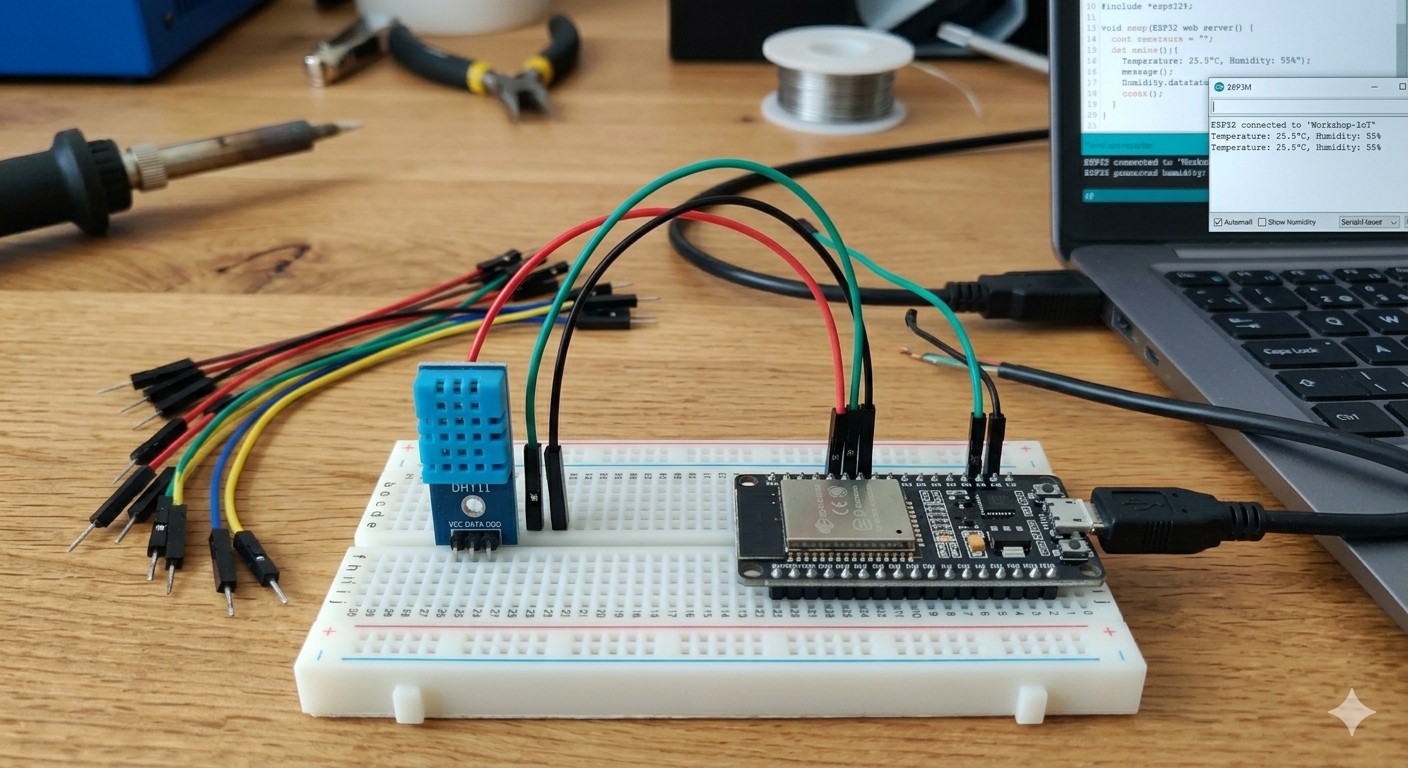

IoT проширење

Слање података преко WiFi мреже помоћу ESP32 плоче.

⚠️ На шта треба обратити пажњу

• Проверити да ли су VCC и GND правилно повезани.
• Не повезивати Arduino на рачунар док коло није проверено.
• Уверити се да је инсталирана DHT библиотека.
• Проверити COM порт у Processing програму.
• Не користити предугачке жице јер могу изазвати шум.
